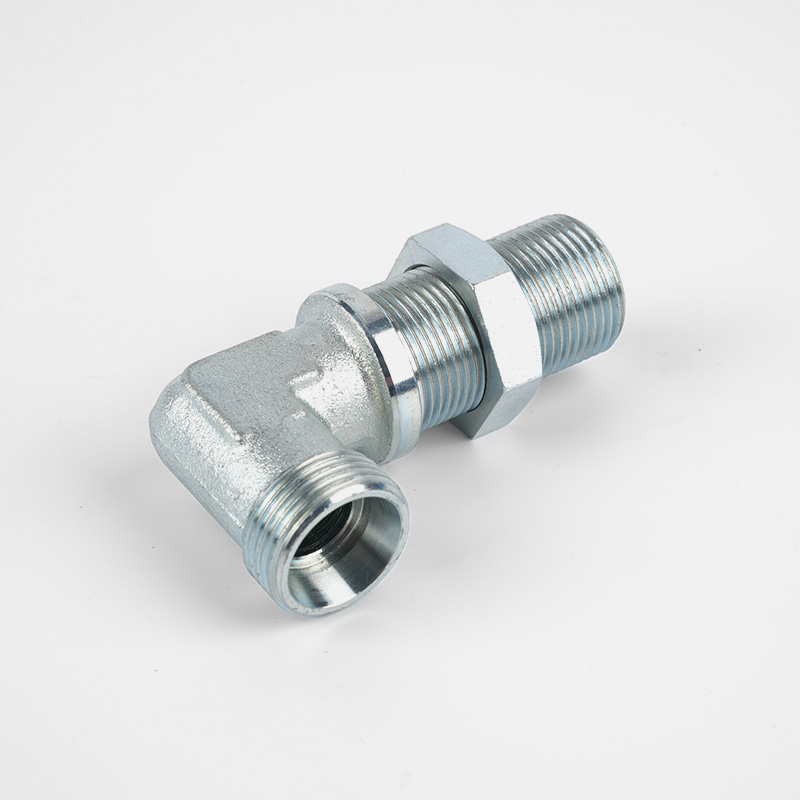

90° Armbågsskottbeslag 6C9-LN/6D9-LN

90° Armbågsskottbeslag 6C9-LN/6D9-LN

6C9-LN/6D9-LN, Armbågsskottbeslag från FI-WS-serien möjliggör rak anslutning av två metriska rör med identiska diametrar genom en skottvägg i en vinkel på 90°, fäst med en sexkantslåsmutter. De finns i serierna Extra-Light, Light och Heavy enligt ISO 8434-1 / DIN 2353 och är lämpliga för märktryck upp till 800 bar. Designad för en väggtjocklek på 16 mm. Rörkopplingar och skärringskopplingar från STAUFF Connect-serien är gjorda av stål med en 24° invändig kona.

  • 90° Armbågsskottbeslag 6C9-LN/6D9-LN
  • 90° Armbågsskottbeslag 6C9-LN/6D9-LN
  • 90° Armbågsskottbeslag 6C9-LN/6D9-LN
Kontakta oss
  • Specifikation

    DEL

    INGA.

    		TRÅD TUBE O.D. MÅTT
    E F D1  D2 l1 l2 l3 L1 L2 S1 S2.S3 S4
    6C9-12 M12x1,5 6 27 12 14 42 27 12 14 17
    6C9-14 M14x1,5 8 27 14 17 42 29 12 17 19
    6C9-16 M16x1,5 10 28 15 18 43 30 14 19 22
    6C9-18 M18x1,5 12 29 17 20 44 32 17 22 24
    6C9-22 M22x1,5 15 31 21 23 46 36 19 27 30
    6C9-26 M26x1,5 18 32.5 23.5 24 49 40 24 32 36
    6C9-30 M30x2 22 34.5 27.5 30 51 44 27 36 41
    6C9-36 M36x2 28 35.5 30.5 34 52 47 36 41 46
    6C9-45 M45x2 35 36.5 34.5 39 58 56 41 50 55
    6C9-52 M52x2 42 36 40 43 59 63 50 60 65
    6D9-14 M14x1,5 6 29 16 17 44 31 12 17 19
    6D9-16 M16x1,5 8 29 17 18 44 32 14 19 22
    6D9-18 M18x1,5 10 29.5 17.5 20 46 34 17 22 24
    6D9-20 M20x1,5 12 30.5 21.5 21 47 38 17 24 27
    6D9-22 M22x1,5 14 32 22 23 50 40 19 27 30
    6D9-24 M24x1,5 16 31.5 24.5 24 50 43 24 30 32
    6D9-30 M30x2 20 33.5 26.5 30 55 48 27 36 41
    6D9-36 M36x2 25 35 30 34 59 54 36 46 46
    6D9-42 M42x2 30 37.5 35.5 39 64 62 41 50 50
    6D9-52 M52x2 38 37 41 43 68 72 50 60 65
